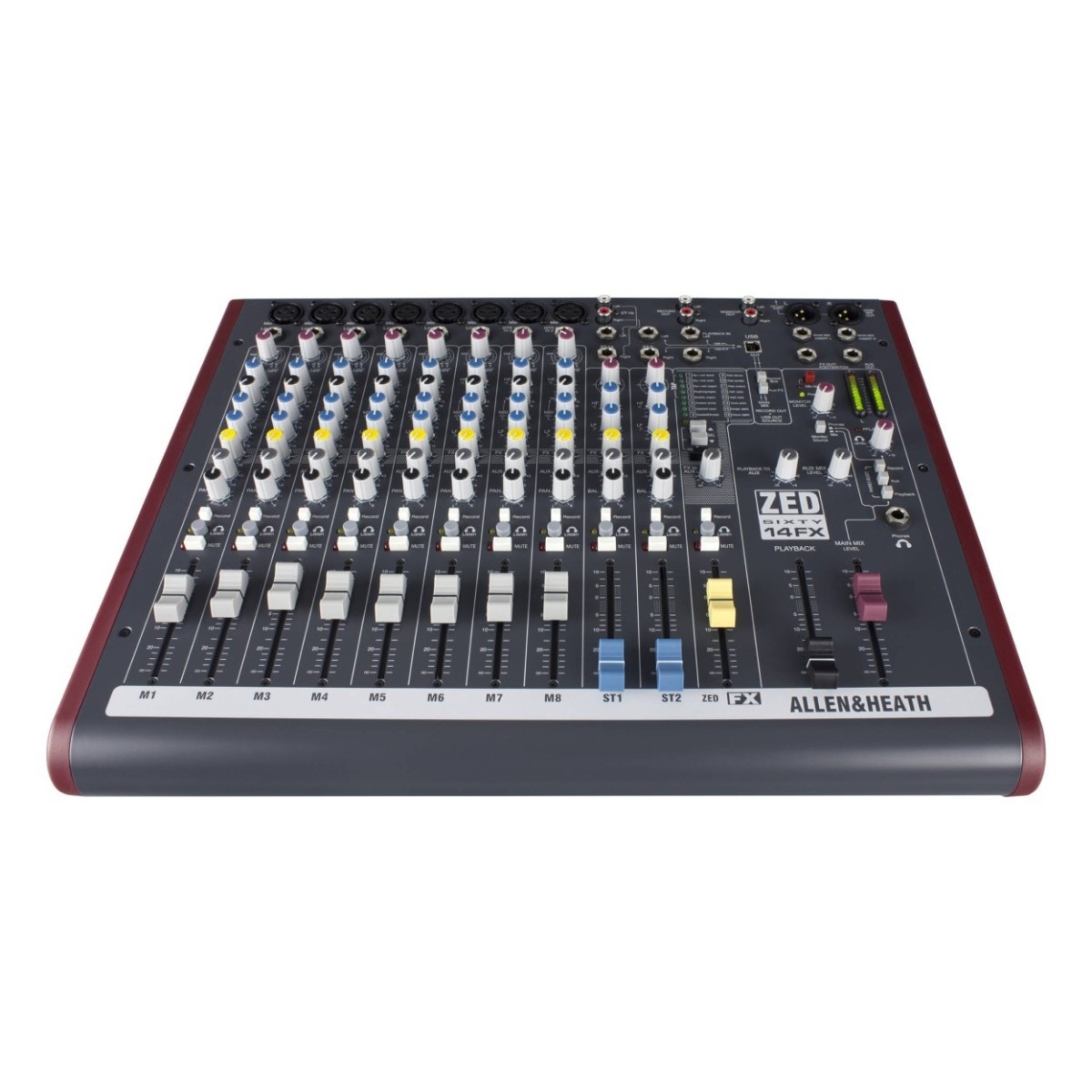

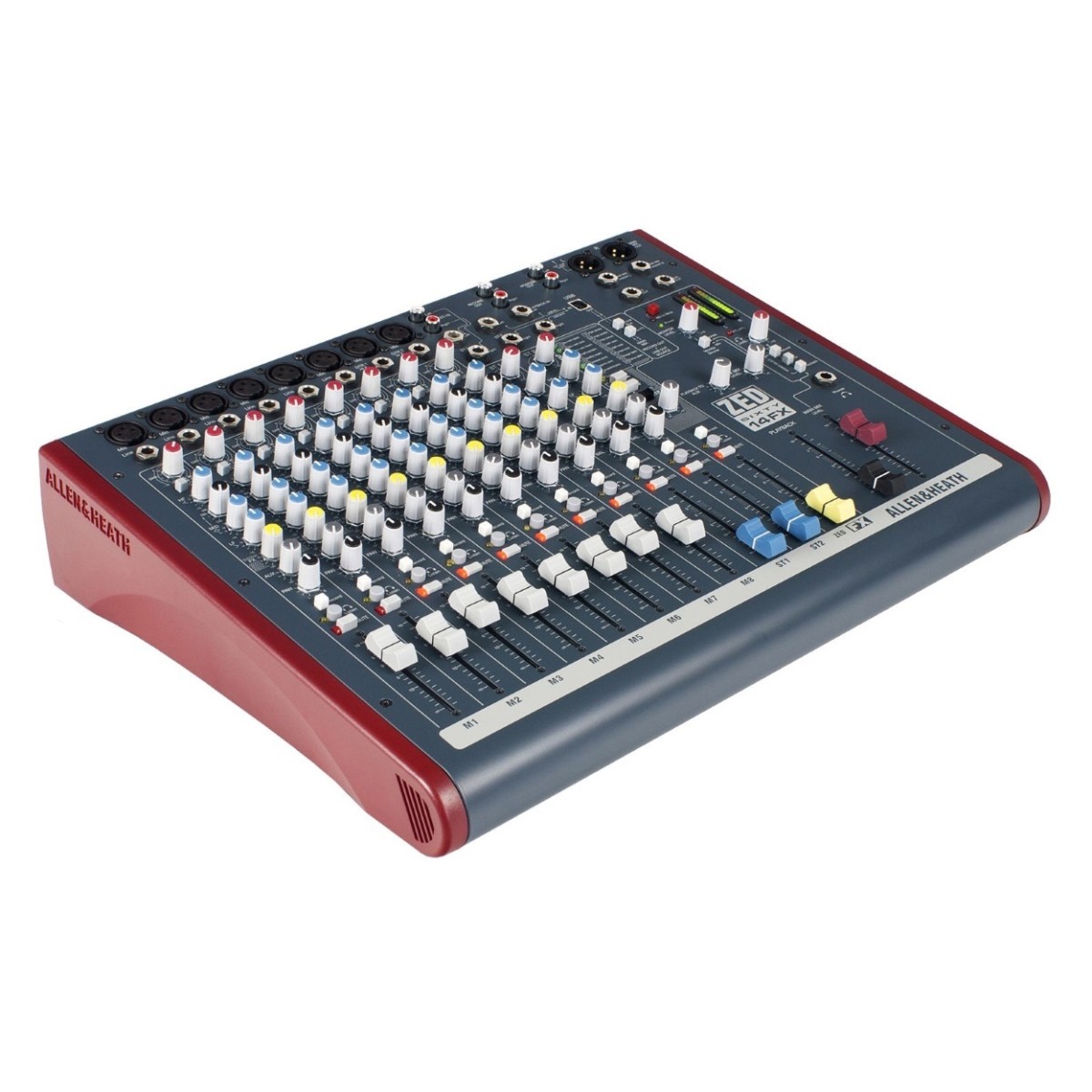

La mesa de mezclas analógica Allen & Heath ZED60-14FX con USB combina mezcla analógica práctica con grabación digital flexible y efectos integrados. Su formato de 14 canales ofrece ocho entradas de micrófono/línea mono y dos canales estéreo, proporcionando a músicos, artistas que se graban a sí mismos y salas una conectividad amplia para actuaciones en directo y sesiones de grabación.
La mesa utiliza placas de canal circuit individuales montadas verticalmente, con controles giratorios fijados al panel frontal mediante tuercas metálicas. Esta construcción robusta está diseñada para soportar el uso live habitual y, al mismo tiempo, facilita el mantenimiento de canales individuales cuando sea necesario.
Preamplificadores de micrófono de bajo ruido
Los ocho preamplificadores de micrófono/línea se basan en el diseño de preamp MixWizard de Allen & Heath, utilizando circuitería de transistores discretos para ofrecer bajo ruido, buena linealidad y hasta 60dB de ganancia de micrófono. Cada entrada mono acepta señales de micrófono mediante XLR o fuentes de nivel de línea a través de un jack de 6,35 mm, ofreciéndole una conectividad sencilla para una amplia gama de equipos.
Un filtro pasoalto de 100Hz en los canales mono ayuda a reducir pops de micrófono, rumble y contenido no deseado de baja frecuencia. Este filtro funciona con señales conectadas tanto a través del XLR de micrófono como de la entrada de línea.
Conecte guitarras directamente
Los canales Mono siete y ocho añaden entradas de instrumento dedicadas de alta impedancia. Su impedancia de entrada ultraalta de 10MΩ minimiza la carga sobre los Pick-up del instrumento, mientras que la circuitería FET Clase A discreta está diseñada para emular las características de entrada asociadas a los amplificadores de guitarra a válvulas. Esto le permite conectar guitarras y otros instrumentos directamente sin necesidad de una caja de inyección independiente.
Un interruptor de realce de ganancia encastrado proporciona 26dB adicionales para instrumentos con Pick-up de menor salida. La circuitería FET también ofrece características de saturación suaves y asimétricas, aportando un carácter cálido de segundo armónico cuando se fuerza.
Moldee cada fuente con la EQ MusiQ
Los canales mono incorporan una EQ de tres bandas con frecuencia media barrible, ofreciéndole un control práctico para dar forma a voces, instrumentos y otras fuentes. El barrido de medios cubre frecuencias de 120Hz a 4kHz, lo que resulta útil para reducir el exceso de graves-medios o añadir presencia e inteligibilidad. Las secciones de EQ de agudos y graves operan alrededor de 12kHz y 80Hz respectivamente.
Los dos canales estéreo proporcionan una EQ de dos bandas con controles de agudos y graves, haciendo que los ajustes tonales rápidos sean sencillos al trabajar con teclados, equipos de reproducción y otras fuentes estéreo.
16 efectos digitales integrados
La ZED60-14FX incluye un procesador de efectos digitales dedicado con 16 tipos de efecto. Van desde reverbs y tratamientos combinados de retraso/reverb hasta flanger y chorus, ofreciéndole un procesamiento útil sin necesidad de hardware de efectos externo.
El procesador de efectos utiliza convertidores de 24 bits que funcionan a 48kHz. El tempo del retraso se puede controlar con el botón TAP, mientras que mantener pulsado TAP permite acceder a parámetros de efecto ajustables. Esto facilita adaptar el procesamiento integrado a distintas actuaciones y fuentes.
Grabación USB flexible
La conectividad USB integrada proporciona transferencia de audio estéreo entre la ZED60-14FX y un ordenador. Solo tiene que conectar la mesa por USB, elegir el enrutamiento necesario en la consola y seleccionar el dispositivo en su ordenador. La interfaz USB admite audio de 16 bits a frecuencias de muestreo de 32, 44,1 o 48kHz.
Un bus de grabación estéreo conmutado por separado le ofrece un control adicional sobre lo que se envía para grabación. Los canales individuales pueden enrutarse a este bus de forma independiente, lo que permite usarlo como bus de grabación selectiva, bus de monitorización o salida estéreo de señal limpia.
Control práctico para sonido en directo
Un envío auxiliar pre-fader proporciona una ruta de señal independiente para monitorización, mientras que el envío FX post-fader alimenta el procesador integrado y la salida FX. Salidas principales estéreo XLR Professional, salidas de grabación y monitorización independientes, monitorización por auriculares y alimentación phantom de 48V proporcionan las conexiones esenciales necesarias para configuraciones de escenario y grabación.
Cada canal utiliza un fader de 60mm para un ajuste de nivel directo, mientras que los controles dedicados de sordina, escucha y grabación hacen que el enrutamiento y la monitorización sean sencillos. Una fuente de alimentación de red integrada también mantiene la configuración ordenada sin necesidad de un adaptador de corriente externo.
Características
- Ocho preamplificadores de micrófono y línea discretos de bajo ruido
- Dos entradas de instrumento FET Clase A de 10MΩ
- El realce de ganancia de 26dB de alta impedancia se adapta a instrumentos de baja salida
- EQ mono de tres bandas con frecuencias medias barribles
- Los filtros pasoalto de 100Hz reducen rumble y pops de micrófono
- Dieciséis efectos digitales integrados con ajuste de parámetros
- Tap tempo ofrece un control cómodo de sincronización del retraso
- Grabación y reproducción de audio estéreo USB configurable
- Bus de grabación dedicado para un enrutamiento de señal flexible
- Envío auxiliar pre-fader compatible con mezclas de monitor independientes
- Envío FX post-fader para efectos internos y externos
- Dos canales estéreo admiten fuentes de reproducción adicionales
- Las salidas principales XLR Professional incluyen conexiones de inserción
- Faders de 60mm para un control de nivel directo y sensible
- Alimentación phantom de 48V compatible con micrófonos de condensador compatibles
Especificaciones
- Tipo: Mesa de mezclas analógica con USB y efectos
- Canales: 14
- Preamplificadores de micrófono: 8 x XLR
- Ganancia de micrófono: +10dB a +60dB
- Ganancia de línea: -10dB a +40dB
- Entradas de alta impedancia: 2 x 1/4"
- Impedancia de entrada de alta impedancia: 10MΩ
- Realce de ganancia de alta impedancia: 26dB
- Entradas de línea: 8 x 1/4"
- Entradas estéreo: 1 x RCA doble, 4 x 1/4"
- Entradas USB: 2 x retorno USB de 1/4"
- Salidas principales: 2 x XLR
- Salida de monitor: 1 x RCA doble estéreo
- Salida de grabación: 1 x RCA doble estéreo
- Envíos auxiliares: 1 x Aux pre-fader, 1 x FX
- Conexiones de envío: 1 x Aux, 1 x FX/conmutador
- Inserciones principales: 2 x 1/4"
- Salida de auriculares: 1 x 1/4"
- Conexión USB: 1 x USB Tipo-B
- Estándar USB: Compatible con USB 1.1
- Resolución USB: 16-bit
- Frecuencias de muestreo USB: 32, 44,1 o 48kHz
- Margen USB: 14dB
- Margen analógico: 21dB
- EQ Mono: 3 bandas con medios barribles
- Rango de EQ de medios: 120Hz a 4kHz
- EQ estéreo: 2 bandas
- Filtro pasoalto: 100Hz, 6dB/octava
- Efectos: 16 efectos digitales
- Conversión de efectos: 24-bit/48kHz
- Faders: 13 x 60mm
- Alimentación phantom: 48V
- Respuesta de frecuencia, micrófono a mezcla: 10Hz a 30kHz
- Respuesta de frecuencia, línea a mezcla: 10Hz a 25kHz
- Respuesta de frecuencia, estéreo a mezcla: 10Hz a 30kHz
- Fuente de alimentación: Fuente de alimentación de red interna
- Dimensiones (alt. x anch. x prof.r): 95 x 440 x 346 mm
- Peso: 6,2 kg
- Código de producto: ZED60-14FX
